Rezne pločice za struganje i glodanje
Rezna pločica se ne bira po šifri iz kataloga — bira se prema materijalu, tipu obrade i mašini. Podela po ISO grupama i tipovima obrade, sa tabelom za brz izbor.
Pločica po šifri retko je prava pločica
Najčešća greška u nabavci reznih pločica nije loš proizvođač — nego izbor po šifri iz starog kataloga, bez obzira na to šta se trenutno struže ili gloda. Ista oznaka koja je radila na jednom komadu ne mora da radi na drugom, ako se promeni materijal, dubina rezanja ili krutost sistema. Pločica se ne bira iz kataloga — bira se prema materijalu, obradi i mašini.
Podela po ISO grupi materijala
Prvi korak je prepoznavanje grupe materijala prema ISO 513. Svaka grupa ima drugačiju geometriju rezne ivice, prevlaku i brzinu rezanja koja daje razuman vek alata.
| Grupa | Materijal | Tvrdoća |
|---|---|---|
| P (plava) | Čelik — nelegirani, niskolegirani, legirani, čelični liv | 125–330 HB |
| M (žuta) | Nerđajući čelik — austenitni, feritni, martenzitni, dupleks, PH | 150–330 HB |
| K (crvena) | Liv — sivi, nodularni, vermikularni, temperovani | 120–320 HB |
| N (zelena) | Obojeni metali — aluminijum, bakar, mesing, bronza, plastika | 30–150 HB |
| S (narandžasta) | Superlegure i titanijum — nikl i kobalt baza, Ti legure | 200–450 HB |
| H (siva) | Kaljeni čelik i tvrdi liv | 45–68 HRC |
Grupa M je najosetljivija na pogrešan izbor — materijal se lepi za reznu ivicu i brzo uništava pločicu ako geometrija i brzina rezanja nisu usklađene. Grupa K traži drugačiji pristup zbog abrazivnosti i prekidnog reza kod livenih komada.
Podela po tipu obrade
- Gruba obrada — veći radijus vrha, veći posmak, geometrija koja izdrži veliki presek strugotine. Cilj je skinuti materijal, ne fini kvalitet površine.
- Fina obrada — manji radijus, uža tolerancija, oštrija geometrija. Posmak se ovde ograničava — pravilo je da ne prelazi polovinu radijusa vrha ako se traži čista površina.
- Ubodna obrada — pločice uskog profila, napravljene da izdrže bočno opterećenje pri urezivanju u materijal, za žlebove i odsecanje.
- Navojna obrada — profil pločice prati korak i ugao navoja; ne postoji univerzalna pločica za sve navoje, profil mora da odgovara koraku.
Kako se čita oznaka pločice
Uzmimo CNMG120408 kao primer. Svako slovo i broj nosi konkretnu informaciju:
- C — oblik pločice, ovde romb sa uglom vrha 80°
- N — leđni ugao, ovde 0°, dvostrana negativna pločica
- M — tolerancija izrade, srednja klasa
- G — izvedba, otvor i lomač strugotine sa obe strane
- 12 — dužina rezne ivice, 12,7 mm
- 04 — debljina pločice, 4,76 mm
- 08 — radijus vrha, 0,8 mm
Radijus vrha direktno određuje i kvalitet površine i čvrstoću ivice — veći radijus je izdržljiviji, ali traži veću snagu mašine i može izazvati vibracije na manje krutim sistemima.

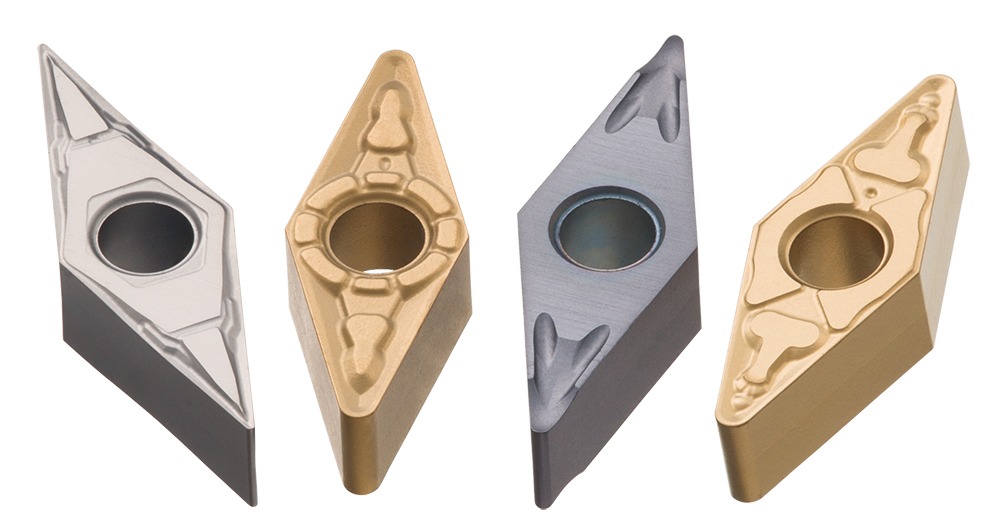

Prevlaka menja i vek i brzinu rezanja
Osnovni tvrdi metal retko se koristi bez prevlake — prevlaka štiti reznu ivicu od toplote i habanja i omogućava veću brzinu rezanja bez skraćenja veka pločice. Dve osnovne porodice rade na različit način: PVD prevlake, nanošene na nižoj temperaturi, daju tanji i oštriji sloj i pogodnije su za pločice sa oštrom pozitivnom geometrijom i za materijale osetljive na lepljenje. CVD prevlake daju deblji, otporniji sloj i bolje podnose visoke brzine rezanja i abrazivno habanje kod dužih serija u čeliku.
Izbor prevlake nije kozmetički detalj — na istoj pločici, pogrešna prevlaka za dati materijal može upola skratiti vek u odnosu na pravu kombinaciju.
Tabela izbora po materijalu
| Materijal | Grupa pločice | Napomena |
|---|---|---|
| Konstrukcioni čelik | P | Standardan izbor, širok raspon kvaliteta |
| Nerđajući čelik | M | Oštra geometrija, kontrola toplote na ivici |
| Sivi liv | K | Otpornost na abraziju, prekidan rez |
| Aluminijum | N | Pozitivna geometrija, oštra ivica bez lepljenja |
| Inconel i titanijum | S | Niska brzina rezanja, visoka otpornost na toplotu |
| Kaljeni čelik | H | CBN ili keramika, ne klasičan tvrdi metal |
Česti problemi i šta ih rešava
Pošaljite materijal, komad i mašinu
Prava pločica se ne bira sa liste — bira se kada se zna materijal, oblik komada, mašina i traženi kvalitet površine. Pošaljite te podatke i predložićemo konkretnu oznaku i režim rezanja za vašu obradu, ne generičku preporuku iz kataloga.
Česta pitanja
Koja pločica je najbolja za nerđajući čelik?
Zavisi od tipa nerđajućeg čelika (austenitni, feritni, dupleks) i tipa obrade. Austenitni čelik se lepi za ivicu, pa treba oštra pozitivna geometrija i kontrolisana brzina rezanja. Pošaljite oznaku materijala za konkretan predlog.
Da li ista pločica radi i za grubu i za finu obradu?
Retko. Gruba obrada traži veći radijus i geometriju za velike preseke strugotine, fina obrada manji radijus i užu toleranciju. Za oba koraka obično su potrebne dve različite pločice.
Šta je razlika između pozitivne i negativne pločice?
Negativna pločica sa leđnim uglom 0° je dvostrana i ekonomičnija, koristi se za grublju obradu i veće preseke. Pozitivna ima leđni ugao i seče lakše, uz manju silu rezanja — pogodnija za tanje komade i finu obradu.
Imate li pločice za sivi liv sa dužim vekom trajanja?
Da, uključujući CBN kvalitete razvijene za liv, koji u pojedinim slučajevima daju znatno duži vek od tvrdog metala. Pošaljite komad i traženi kvalitet površine za konkretnu preporuku.
