Tungaloy DoFeed — visokoposmična glodala

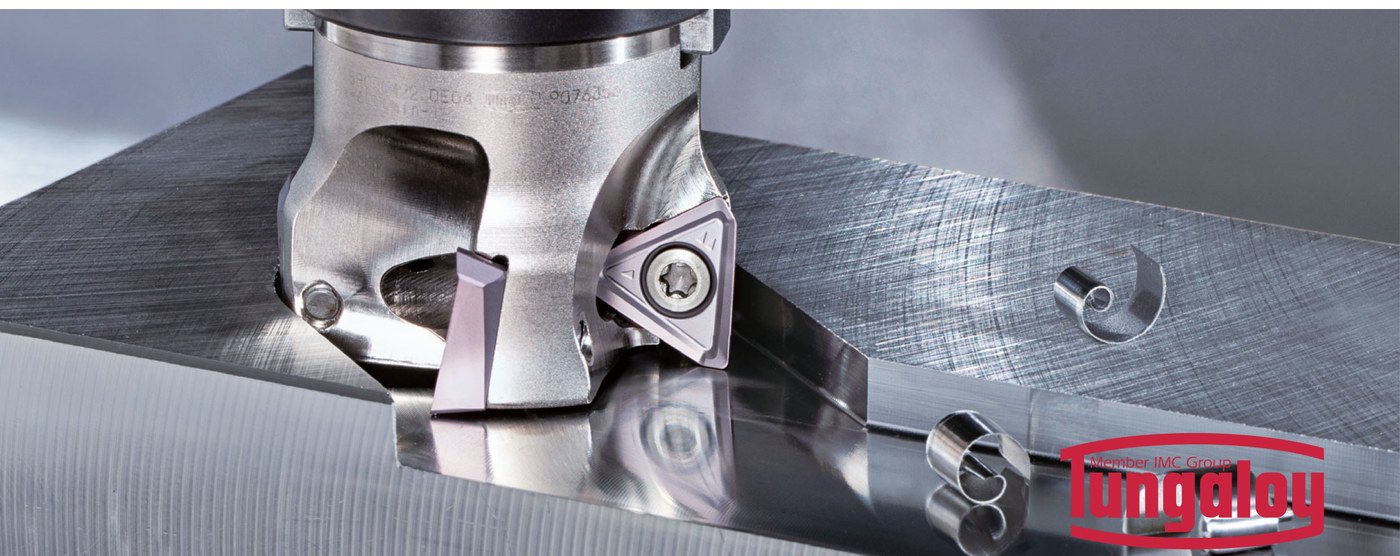

Visokoposmično glodanje je najbrži način da se skrati gruba obrada bez ulaganja u novu mašinu. Umesto da se ide duboko i sporo, ide se plitko i vrlo brzo — mala dubina rezanja, ali posmak po zubu nekoliko puta veći nego kod običnog glodala.

DoFeed je Tungaloy-ev program za taj način rada i jedan je od razloga zašto se Tungaloy u visokoposmičnom glodanju uzima ozbiljno već više od deset godina.

Zašto plitko i brzo daje više od duboko i sporo

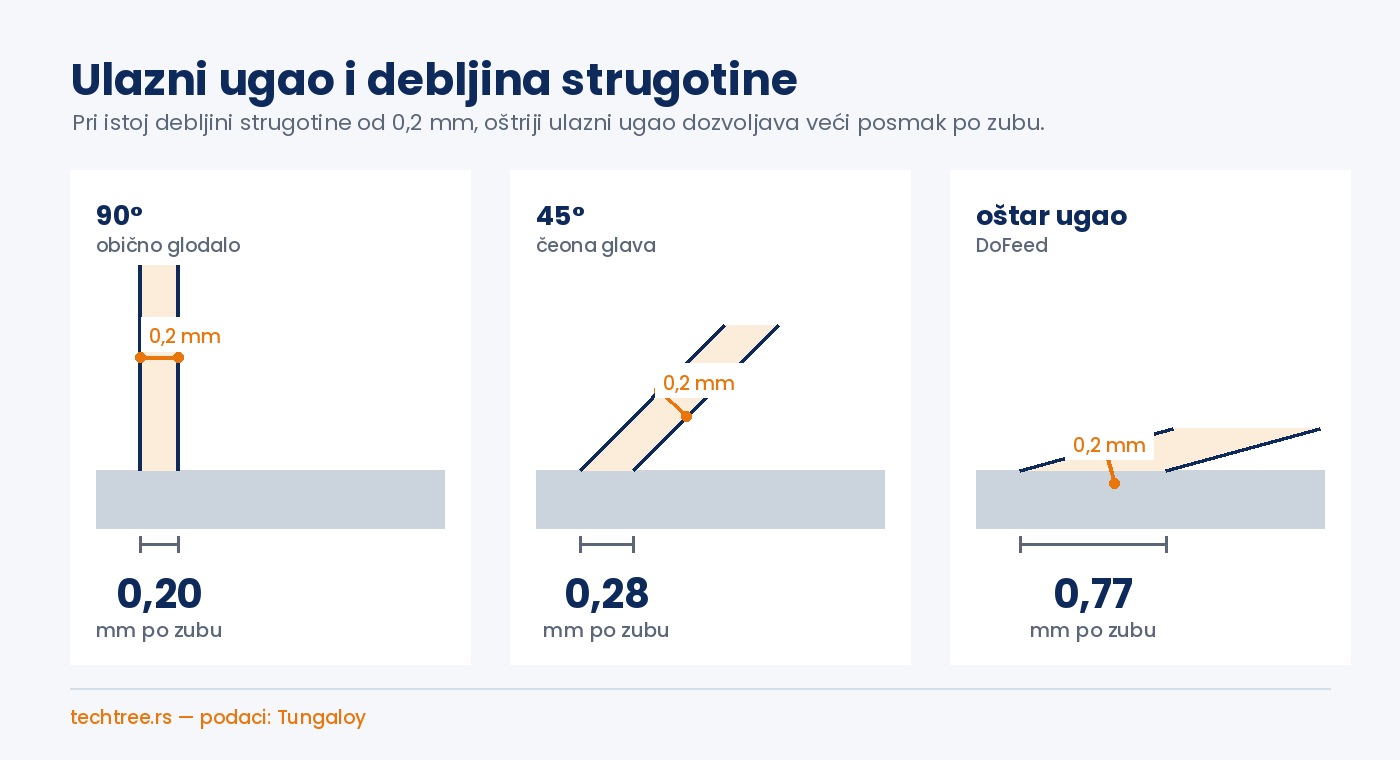

Sve stoji na jednom efektu — stanjivanju strugotine. Ulazni ugao glodala određuje koliko je debela strugotina pri datom posmaku. Što je ugao oštriji, to je strugotina tanja pri istom posmaku, pa se posmak može podići dok strugotina ne dođe do iste debljine.

Tungaloy to prikazuje ovako, za istu debljinu strugotine od 0,2 mm:

Ulazni ugao	Posmak po zubu za strugotinu od 0,2 mm
90°	0,2 mm
45°	0,28 mm
oštar ugao (DoFeed)	0,77 mm

Skoro četiri puta veći posmak, uz isto opterećenje rezne ivice.

Druga posledica oštrog ugla je pravac sile rezanja. Kod glodala od 90° sila deluje bočno na vreteno. Kod DoFeed-a je sila skoro paralelna sa osom vretena — gura naniže, ne u stranu.

To menja dve stvari u praksi:

• Stariju ili slabiju mašinu možete opteretiti jače, jer aksijalno opterećenje ležaja vretena podnosi mnogo bolje od radijalnog.
• Dugački alati vibriraju manje. Kad sila ide niz osu, alat se ne savija u stranu — pa se ide dublje u džep bez cvrčanja.

Posmak po zubu ide do 2,0 mm, u zavisnosti od veličine pločice i uslova.

Šta program pokriva

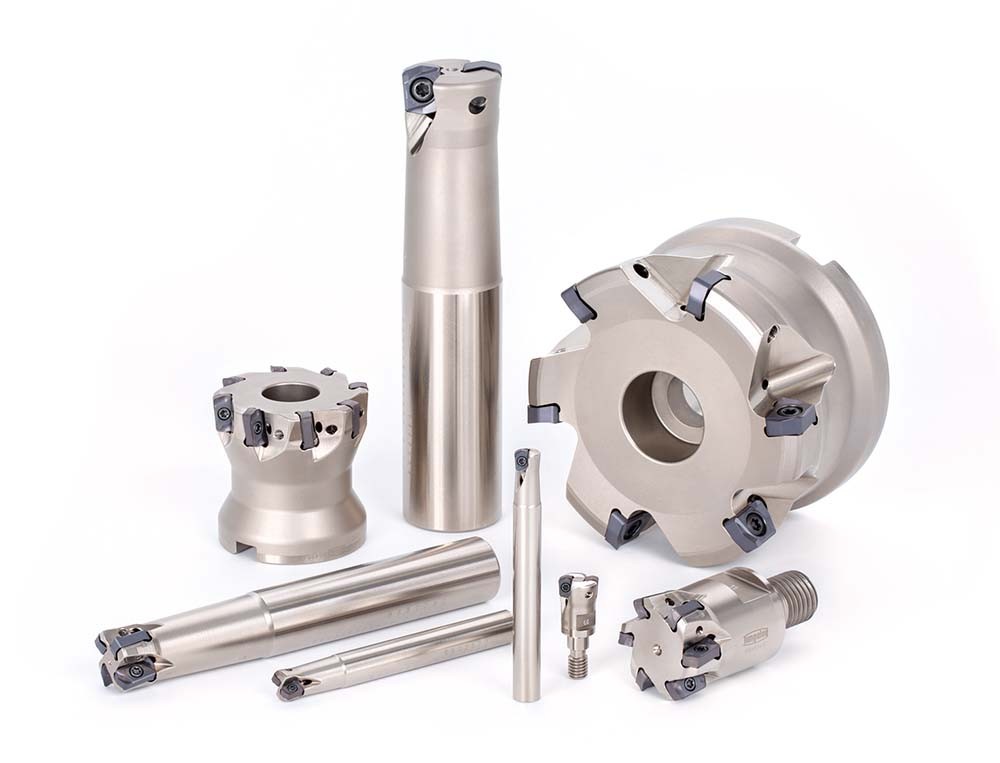

DoFeed pokriva tri veličine pločica, a njima i vrlo širok opseg prečnika.

Veličina pločice	Prečnik alata	Najveća dubina rezanja
02 (AddDoFeed)	Ø8–25 mm	0,5 mm
03	Ø16–50 mm	0,9–1,0 mm
06	Ø32–200 mm	1,5 mm

AddDoFeed je noviji, mali kraj programa. Pločica ima upisani krug od svega 4 mm, a i dalje je dvostrana sa četiri rezne ivice. Telo od Ø16 mm nosi četiri pločice, telo od Ø25 mm nosi sedam — gustina pločica po prečniku koja je za indeksni alat ovog prečnika neuobičajena. Namenjen je izradi džepova i kanala na sitnijim komadima.

Sve DoFeed pločice su dvostrane, sa četiri upotrebljive rezne ivice, i namerno debele — masa iza ivice je ono što drži pri velikom posmaku.

Tela alata

Oznaka	Izvedba	Prečnik
EXN	sa drškom	Ø8–40 mm
HXN	modularna	Ø8–40 mm
TXN	sa otvorom	Ø40–200 mm

Tela su projektovana sa velikim jezgrom i gustim korakom. Za primer, telo Ø50 mm u veličini 03 nosi osam pločica, gde uporediv konkurentski alat nosi četiri — dvostruko više reznih ivica u zahvatu pri istom broju obrtaja.

Kvaliteti pločica

Kvalitet	Za šta
AH3225	čelik i nerđajući čelik, ravnoteža habanja i loma
AH130	austenitni nerđajući čelik, otpornost na krzanje i lom
AH725	opšti uslovi, ravnoteža habanja i krzanja
AH8015	vatrootporne legure

Za bolju obrađenu površinu u programu postoje i prateće pločice.

Šta se sve radi ovim alatom

Visokoposmično glodanje, čeono glodanje, izrada kanala, ramensko glodanje, izrada džepova, spuštanje po kosini, uranjanje i proširivanje otvora.

Jedan alat pokriva veći deo grube obrade na mašini, što smanjuje broj zamena i zauzeto mesto u magacinu alata.

Kada DoFeed nije pravi izbor

Da ne bude nesporazuma — nije za svaki posao.

• Kad se traži velika dubina u jednom prolazu. DoFeed radi plitko po definiciji; ako morate 8 mm odjednom, treba drugi alat.
• Kad mašina ne može da isprati posmak. Ceo dobitak je u posmaku. Ako upravljačka jedinica ili pogon posmaka ne mogu da postignu potrebne mm/min, alat radi kao osrednje obično glodalo.
• Kad je zid tanak i vertikalan. Aksijalna sila koja pomaže na džepu smeta kad se obrađuje tanko dno.

Ceo program glodala →

Šta nam pošaljite

Materijal, dimenzije zahvata, prečnik alata koji vam mašina dozvoljava, broj obrtaja i najveći posmak koji vaša mašina postiže u mm/min. Sa tim možemo da izračunamo da li se prelazak isplati i koliko — pre nego što bilo šta naručite.
