Deset mesta u oznaci, svako nosi jedan podatak. Kad ih pročitate, iz kataloškog broja vidite oblik, uglove, tolerancije i radijus — bez lista sa tabelama.

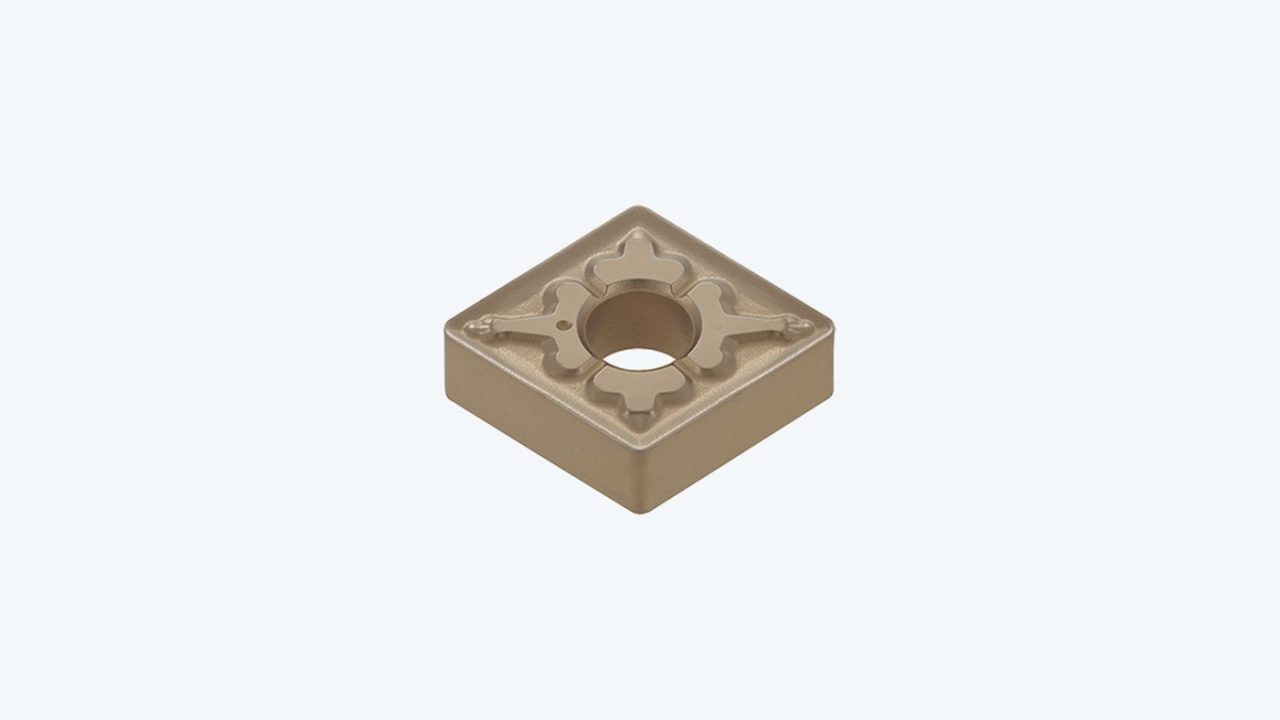

Na pločici piše CNMG120408. Na sledećoj CCMT09T304. Ako se te oznake čitaju kao kataloški brojevi, svaka nabavka je pretraga po tabeli. A one nisu brojevi — to je opis pločice, mesto po mesto, po standardu ISO 1832. Kad se jednom nauči, iz oznake se vidi sve što treba da se zna pre nego što se pločica uzme u ruku.
Uzećemo CNMG120408 i razložiti je.
C — oblik pločice
Prvo slovo je oblik, tačnije ugao vrha.
| Slovo | Oblik | Ugao vrha |
|---|---|---|
| C | romb | 80° |
| D | romb | 55° |
| V | romb | 35° |
| W | trigon | 80° |
| T | trougao | 60° |
| S | kvadrat | 90° |
| R | okrugla | — |
Pravilo je jednostavno i vredi ga zapamtiti: veći ugao vrha znači jaču pločicu, manji ugao znači pristupačniju pločicu. Kvadratna pločica trpi najviše i najduže traje, ali njome ne možete u uzak profil. Romb od 35° ulazi svuda, ali se lomi na prvom ozbiljnijem zahvatu.
C sa 80° je zato najčešći izbor za spoljašnje uzdužno struganje — dovoljno jak za grubu obradu, a jedan vrh ostaje slobodan za plansko struganje bez menjanja alata.
N — leđni ugao
Drugo slovo je leđni ugao, i ono odmah kaže da li je pločica jednostrana ili dvostrana.
| Slovo | Leđni ugao |
|---|---|
| N | 0° |
| A | 3° |
| B | 5° |
| C | 7° |
| P | 11° |
| D | 15° |
| E | 20° |
N znači 0° — bok pločice je pod pravim uglom, pa se pločica može okrenuti i koristiti sa obe strane. To je negativna pločica. Duplo više reznih ivica po komadu, jača ivica, ali i veće sile rezanja, jer sam alat mora da je nagne da bi napravio leđni ugao u rezu.
Sve iznad nule — C sa 7°, P sa 11° — znači da je bok pločice već zakošen, pa se koristi samo jedna strana. To je pozitivna pločica. Manje ivica, ali lakše reže, manje gura komad i manje opterećuje mašinu.
Odatle sledi praktično pravilo: negativna pločica za grubu obradu i stabilan zahvat, pozitivna za tanke zidove, dugačke komade, slabije mašine i finu obradu.
M — klasa tolerancije
Treće slovo je koliko je pločica precizno izrađena. U praksi se srećete sa dve.
- M — srednja tolerancija, standard za većinu poslova
- G — uža tolerancija, za slučajeve gde se posle zamene pločice ne sme pomeriti mera
G košta više i ima smisla samo kad se meri u stotinkama i kad zaustavljanje radi doterivanja košta više od pločice.
G — izvedba: otvor i lomač strugotine
Četvrto slovo je ono koje se najčešće previdi, a govori ima li pločica otvor za pričvršćivanje i ima li ižlebljen lomač strugotine, sa jedne ili obe strane.
- N — bez otvora, bez lomača
- A — otvor, bez lomača
- M — otvor, lomač sa jedne strane
- G — otvor, lomač sa obe strane
- T — otvor sa upuštenjem s jedne strane, lomač s jedne strane
- W — otvor sa upuštenjem s jedne strane, bez lomača
G kod naše pločice potvrđuje ono što je N već nagovestilo: dvostrana pločica, sa lomačem na obe strane, ukupno četiri upotrebljive ivice.
12 — dužina rezne ivice
Prvi broj je dužina rezne ivice u milimetrima, zaokružena. 12 znači 12,7 mm.
Zaokruživanje zbunjuje dok se ne navikne. 09 je 9,525 mm. 16 je 16,5 mm. Ako broj počinje nulom, ta nula je deo oznake i ne izostavlja se.
Dužina ivice određuje najveću dubinu rezanja koju pločica podnosi. Praktično se ne ide preko dve trećine dužine ivice — preko toga sila raste brže nego što ivica može da izdrži.
04 — debljina
Drugi broj je debljina pločice, takođe zaokružena. 04 je 4,76 mm.
Deblja pločica trpi veće sile, ali traži i masivniji držač. Debljina i dužina ivice idu u paru; kataloški se retko biraju odvojeno.
08 — radijus vrha
Poslednji broj je radijus vrha u stotinkama milimetra. 08 znači 0,8 mm.
Ovo je jedini podatak iz cele oznake koji ćete menjati najčešće, i onaj koji najviše utiče na rezultat. Radijus vrha određuje tri stvari odjednom:
- Kvalitet obrađene površine. Veći radijus daje glađu površinu pri istom posmaku, jer razmazuje tragove alata.
- Čvrstinu vrha. Veći radijus znači više materijala iza rezne ivice, pa vrh trpi više.
- Sklonost vibracijama. Veći radijus povećava radijalnu silu. Na dugačkom komadu ili tankom zidu to je ono što počne da svira.
Orijentaciono: 0,4 mm za finu obradu i osetljive komade, 0,8 mm kao opšti izbor, 1,2 mm i naviše za grubu obradu na krutom zahvatu.
Postoji i veza sa posmakom koju vredi znati: posmak ne bi trebalo da pređe otprilike polovinu radijusa vrha ako se traži čista površina. Sa radijusom 0,8 mm to je oko 0,4 mm/o. Preko toga tragovi alata postaju vidljivi bez obzira na sve ostalo.
Šta oznaka ne kaže
Dve stvari koje su presudne, a nisu u oznaci:
Kvalitet tvrdog metala i prevlaka. To je zasebna oznaka svakog proizvođača — kod Tungaloy-a AH i T serije, kod NTK oznake keramike i CBN-a. Dve pločice sa identičnom ISO oznakom mogu se razlikovati u trajnosti nekoliko puta, u zavisnosti od podloge i prevlake.
Geometrija lomača strugotine. Oznaka kaže da lomač postoji, ali ne i kakav je. Isti CNMG120408 postoji u izvedbi za finu obradu i u izvedbi za tešku grubu obradu, sa potpuno različitim ponašanjem strugotine.
Zato oznaka služi da suzite izbor na nekoliko pločica koje uopšte mogu da uđu u vaš držač — a onaj poslednji korak, koji odlučuje da li ćete raditi 40 ili 90 minuta po ivici, ostaje na kvalitetu i geometriji.
Brzi test

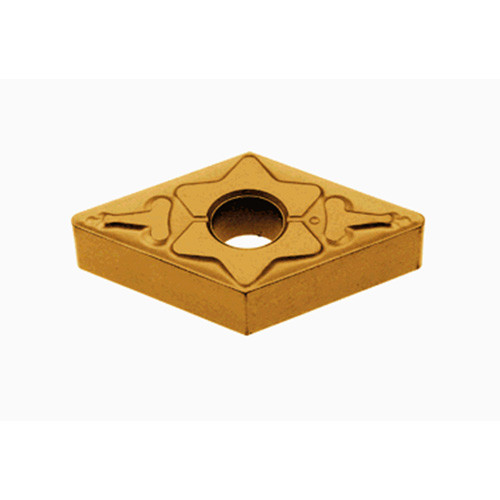

Pročitajte DNMG150608 pre nego što nastavite.
D — romb 55°, dakle pločica za profilnu obradu, slabija od C. N — nulti leđni ugao, dvostrana, negativna. M — srednja tolerancija. G — otvor i lomač sa obe strane. 15 — rezna ivica 15,5 mm. 06 — debljina 6,35 mm. 08 — radijus vrha 0,8 mm.
Velika, jaka, dvostrana pločica za profilnu obradu — ali sa 55° vrhom koji ne trpi kao 80°.
Česte greške pri čitanju oznake
Česta pitanja
Da li CNMG i CCMT mogu u isti držač?
Ne. CNMG ima nulti leđni ugao i dvostrana je, CCMT ima 7° i jednostrana je — ležište u držaču je drugačije. Držač je uvek vezan za tip pločice.
Zašto se 12 čita kao 12,7 mm?
ISO 1832 zaokružuje dužinu rezne ivice na ceo broj radi kraće oznake. Stvarne vrednosti su iz inčnog niza: 09 je 9,525 mm, 12 je 12,7 mm, 16 je 16,5 mm.
Koji radijus vrha da uzmem ako ne znam?
0,8 mm. To je opšti izbor koji radi u najvećem broju slučajeva. Idite na 0,4 mm ako vibrira ili je komad tanak, na 1,2 mm ako grubo skidate na krutom zahvatu.
Koliko reznih ivica ima CNMG pločica?
Četiri. Romb od 80° ima dva upotrebljiva vrha po strani, a pošto je dvostrana, ukupno su četiri.
